멋쟁이사자처럼 X 넥슨 MOD Suppoters Hackathon 2주차 회고

멋쟁이 사자처럼 X 넥슨 MOD의 2주차 교육 내용을 정리하는 포스트입니다.

자주 쓰이는 Component

TransformComponent

entity들이 어디에 위치하는가

entity의 위치, 크기, 회전등을 결정할 수 있다

SpriteRendererComponent

Sprite : 2D 이미지를 뜻함

entity가 어떻게 그려질지를 정함

entity의 색상, 레이어, 프레임등을 결정할 수 있다

• 스프라이트마다 고유한 RUID 값을 가지고 있다
• RUID 값을 이용해 빈 모델에 스프라이트를 넣거나 변경할 수 있다

TweenComponet

entity의 움직임을 결정한다

• TweenLineComponent : 원점에서 목적지까지 선형운동
• TweenFloatingComponent : 원점을 기준으로 부유운동
• TweenCircularComponent : 원점을 중심으로 원운동

맵 레이어

• 하나의 맵에 최대 10개의 레이어 사용 가능
• 레이어 창 가장 아래에 깔린 레이어가 맵 화면에서 가장 뒤에 위치하게 되고, 맨 위에 있는 레이어가 가장 앞에 배치된다
• 레이어에 배치된 엔티티들은 레이어 순서에 일괄적으로 영향을 받습니다. 가장 아래 있던 레이어를 위로 올리는 순간, 엔티티의 순서가 함께 변경된다

레이어 우선순위

1. Map Layer (SpriteRendererComponent의 SortingLayer)

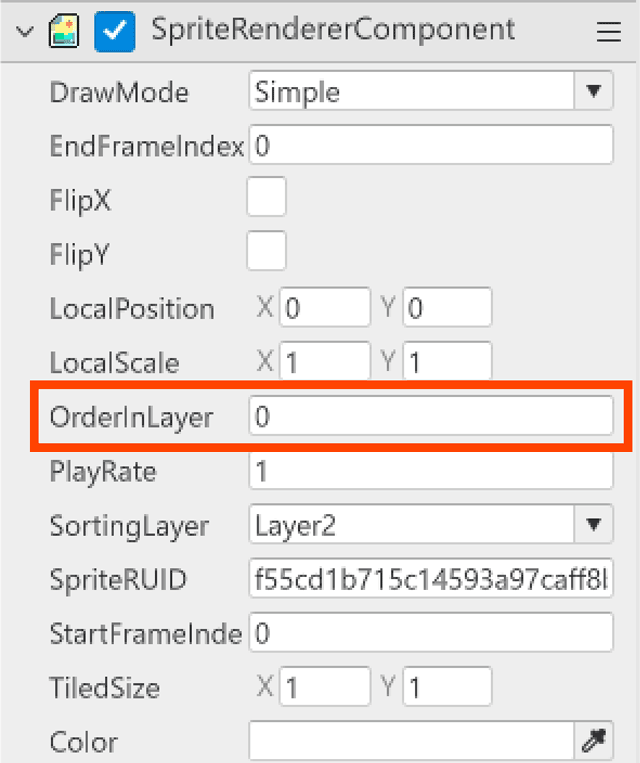

2. SpriteRenderer Component의 OrderInLayer 프로퍼티
3. Transform Component의 Position Z값

모델의 레이어 순서

모델은 배치 편의를 위해 유형별로 OrderInLayer 기본값이 존재한다

발판 만들기

발판

• 캐릭터가 오를 수 있는, 밟을 수 있는 타일을 표시
• 세팅 -> 만들기 -> 발판
• Foothold가 있는 모델들은 우클릭 -> edit foothold 를 사용해 풋홀드 위치를 변경할 수 있음
• CustomFootholdComponent를 사용해 Foothold가 없는 모델에도 발판을 생성할 수 있다
• 마찰력 속도등 풋홀드 속성이 존재한다

충돌 감지

• HitComponent : 피격의 범위를 설정
• TriggerComponent : 충돌이 일어나는 범위를 설정

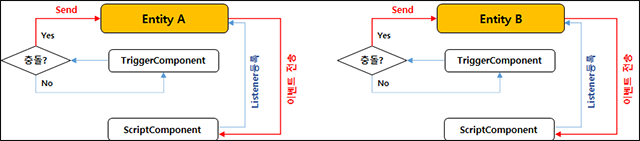

충돌 이벤트 생성 방법

• TriggerComponent를 사용해 충돌의 범위를 설정한다
• 핸들러를 만들어서 충돌시 액션을 정의한다
• 액션을 수행할 핸들러를 Entity에 등록한다

위 절차를 통해 TriggerComponent를 통해 이벤트가 발생하면 핸들러로 등록한 함수가 호출되 충돌시 액션을 수행한다!

핸들러 생성

• 핸들러는 리액터가 되는 스크립트 컴포넌트의 Entity Event Handler를 통해 추가할 수 있다

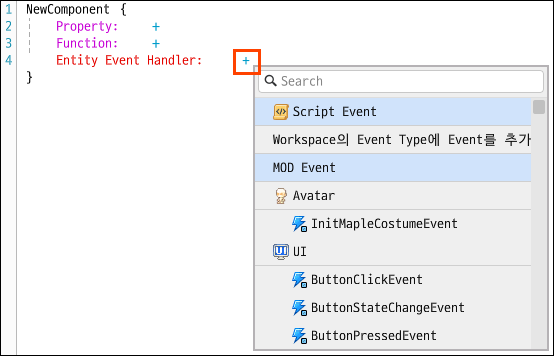

• 액션을 수행할 스크립트 컴포넌트를 열고, Entity Event Handler의 우측 버튼을 눌러 핸들러 추가 메뉴를 오픈한다

​

• 충돌 이벤트에 대한 핸들러를 생성하기위해 Trigger관련 Event를 추가한다

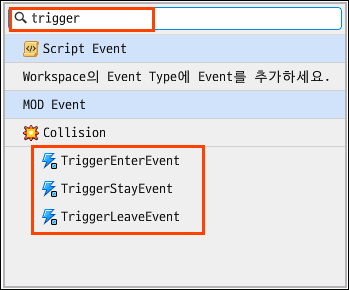

• 검색창을 이용해 편리하게 이벤트를 찾을 수 있다

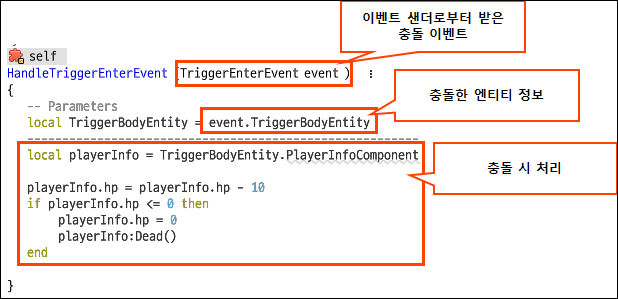

다음은 충돌시 hp가 하락하는 이벤트이다

상단의 self는 sender를 등록할 entity를 설정할 수 있다

리액터 컴포넌트가 추가된 entity의 충돌 이벤트를 받는다면 self를,

다른 외부 entity의 충돌 이벤트를 받는다면 self를 눌러Entity를 선택한 후 해당 entity로 바꿔주면된다
